Eclipse platforma

Eclipse je mikrovalna radio platforma nove generacije koja podržava kapacitete prijenosa od 4xE1 (4x2.048 Mbit/s) do 2xSTM-1 (2x155 Mbit/s; 311 Mbit/s) i do 462 Mbit/s Native Ethernet prometa korištenjem jedne vanjske radio jedinice i jednog radio kanala širine 56 MHz. Eclipse je dostupan u širokoj paleti radnih frekvencija od 5 do 42 GHz unutar istog kućišta uz programski odabir modulacijskog postupka između QPSK, 16QAM, 32QAM, 64QAM, 128QAM i 256QAM.

Eclipse Packet Node platforma na jedinstven način kombinira visoku brzinu i transparentni prijenos Ethernet i TDM prometa, pružajući rješenje koje podržava jednostavan prijelaz s postojeće TDM mrežne infrastrukture na potpuno paketsku infrastrukturu. Eclipse radio sustav je zasnovan na učinkovitoj tzv. split-mount arhitekturi, odnosno sastoji se od unutarnje jedinice (INU), vanjske jedinice (ODU) te antenskog sustava. Unutarnja i vanjska jedinica povezane su standardnim koaksijalnim kabelom preko kojeg se dvosmjerno prenosi međufrekvencijski signal kao i napon za napajanje vanjske jedinice.

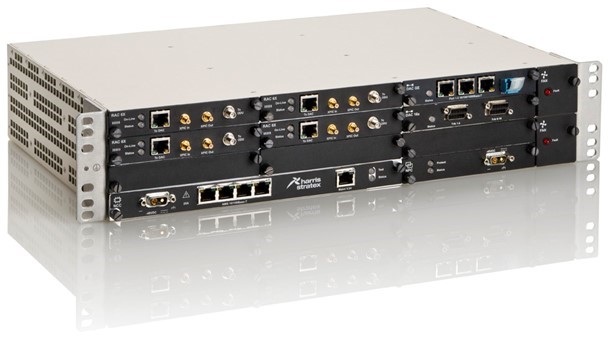

Unutarnja jedinica Eclipse mikrovalnog radio komunikacijskog sustava modularnog je tipa tj. koncipirana je na metodologiji utičnih modula čime je omogućena redundancija, brza i jednostavna nadogradnja i održavanje uređaja za vrijeme eksploatacije. Dostupna je u dvije varijante: standardna INU s 4 utična modula visine 1RU i proširena INUe s 10 utičnih modula visine 2RU. Osim navedenih modularnih unutarnjih jedinica, Eclipse platforma ima i opciju odabira terminalne unutarnje jedinice (IDU) koja sadrži integrirane module.

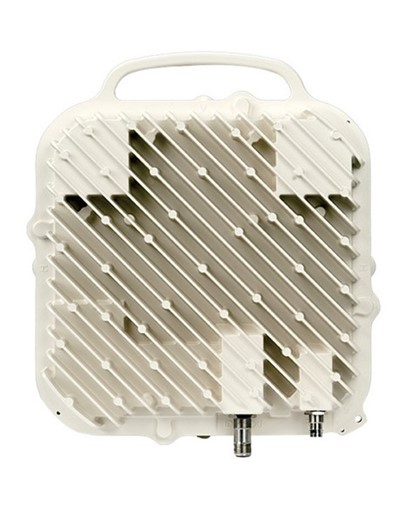

ODU 600 je vanjska radio jedinica Eclipse mikrovalnog radio sustava. Programibilna je i pokriva širok raspon frekvencijskih opsega (od 5 do 42 GHz), kapaciteta prijenosa i modulacijskih postupaka čime podržava kapacitete prijenosa od 4xE1 do 100xE1 ili 2xSTM-1 odnosno 462 Mbit/s. Izbor modulacijskih postupaka je između QPSK, 16 QAM, 32 QAM, 64 QAM, 128 QAM i 256 QAM , a moguće ju je koristiti u kombinaciji s bilo kojom unutarnjom jedinicom Eclipse platforme.

Eclipse Packet Node u kombinaciji s korisničkim modulom DAC GE3 osigurava napredno upravljanje Ethernet prometom koristeći funkcije i servise poput: VLAN (802.1Q, 802.1ad); Flow Control (802.3x); QoS (802.1p); RMON (Remote Monitoring); naprednih funkcija konfiguriranja sučelja (Port Mirror, Duplex, Speed), Synchronous Ethernet (ITU-T G.8262); prsten zaštite toka podataka pomoću RSTP (IEEE 802.1w) i ERP (ITU-T G.8032v2), Ethernet OAM te razne dijagnostičke i pregledne funkcije. Uz mogućnost agregacije više mikrovalnih veza u jedinstveni korisnički tok podataka na fizičkom ili na podatkovnom sloju, navedena kombinacija postavlja Eclipse na sam vrh prijenosnih sustava Ethernet prometa.
